Большинство крупных компаний, операторов связи и провайдеров строит большие серверные комнаты, а также стандартные или контейнерные ЦОДы для размещения телекоммуникационного оборудования.

А для чего вообще прилагать такие усилия и обустраивать целые отдельные помещения? Все связано с необходимостью обработки огромных объемов информации за короткое время, а также поддержания в стабильном состоянии оборудования, задействованного в этом процессе

Организация серверной комнаты или ЦОДа не заканчивается на разварке кабеля. Далее производится коммутация устройств и передача информации по оптоволоконному кабелю. И здесь мы рекомендуем оборудование GIGALINK.

Медиаконверторы

Использование медиаконверторов — одно из решений, позволяющее позволяющее не заменять уже эксплуатируемые в локальной сети коммутаторы, оснащенные медными портами.

Устройство достаточно экономично и обеспечивает передачу 100 Мбит/с или 1 Гбит/с на расстояние до 20 км по одному оптическому волокну со встроенным приемопередатчиком, либо SFP-портом. В таком случае в зависимости от выбранного SFP-трансивера расстояние может достигать до 120 км по одному или двум оптическим волокнам.

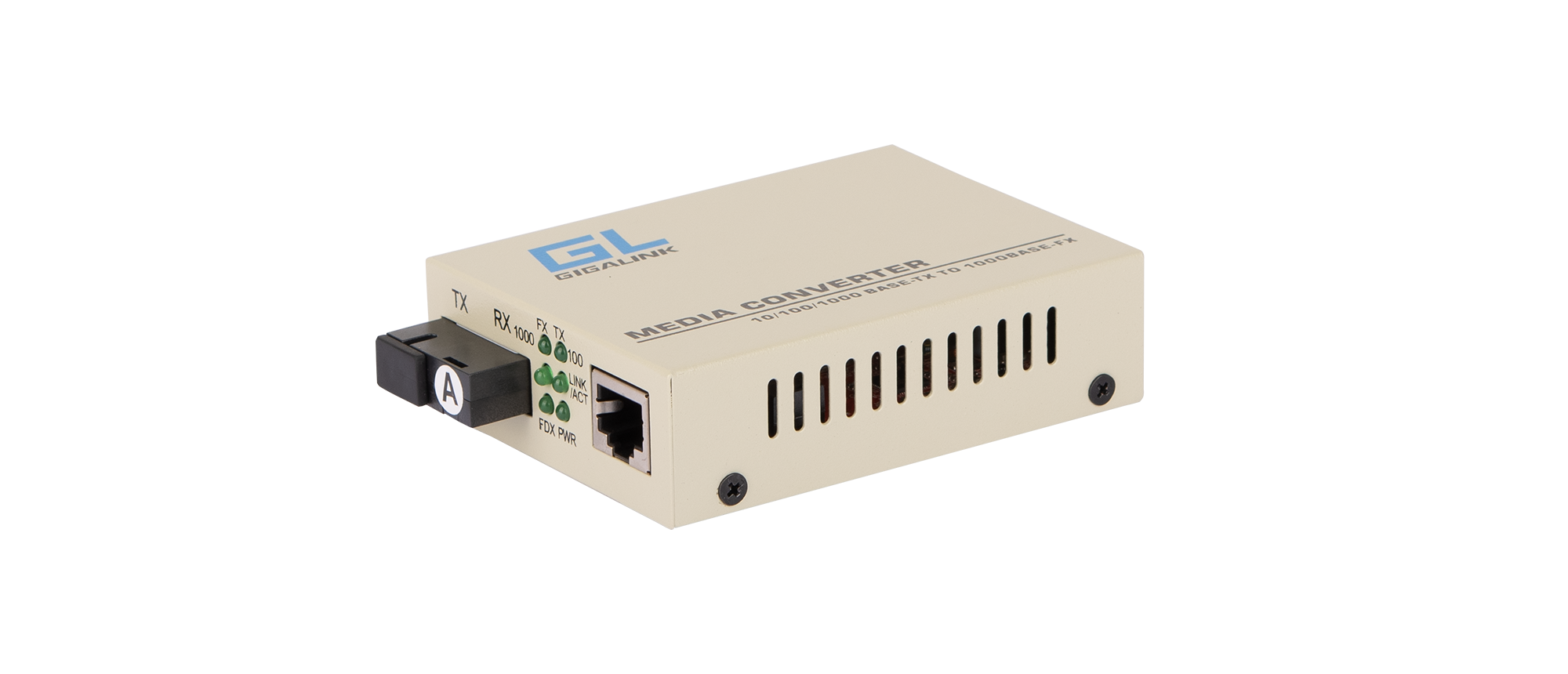

Медиаконвертор с встроенной оптикой 3/20км

Некоторые модели медиаконвертеров оснащены функцией LFP, которая применяется в целях обеспечения надежного контроля над сетью и имеет жизненно важное значение. LFP используется для мониторинга медных линий связи, подключенных к медиаконвертерам с локального устройства. Когда одна медная линия связи выходит из строя, медиаконвертер передает состояние отказа по всей линии связи, отключая линию связи среднего волокна и медную линию связи на противоположном конце. Медиаконвертеры с LFP оказывают сетевым администраторам большую помощь в диагностике и устранении неполадок в сети, тем самым способствуя нормальной работе всей линии связи

Оптические трансиверы

Не обойтись в серверной и без оптических трансиверов, используемых для приема и передачи данных в оптоволоконных линиях связи. Современное сетевое оборудование рассчитано для передачи данных через оптическое волокно и имеет оптические порты. В эти порты устанавливаются оптические модули, в которые уже можно подключить оптическое волокно

Важно отметить, что интерфейсы обратно-совместимы, это означает, что вы можете использовать SFP-трансивер в SFP+-порту оборудования, если порт поддерживает понижение скорости до 1 Гбит/с. Трансиверы позволяют работать как с одним волокном, так и с парой, они отличаются количеством разъемов: Simplex LC или SC для работы с одним волокном и Duplex LC для работы по двум волокнам.

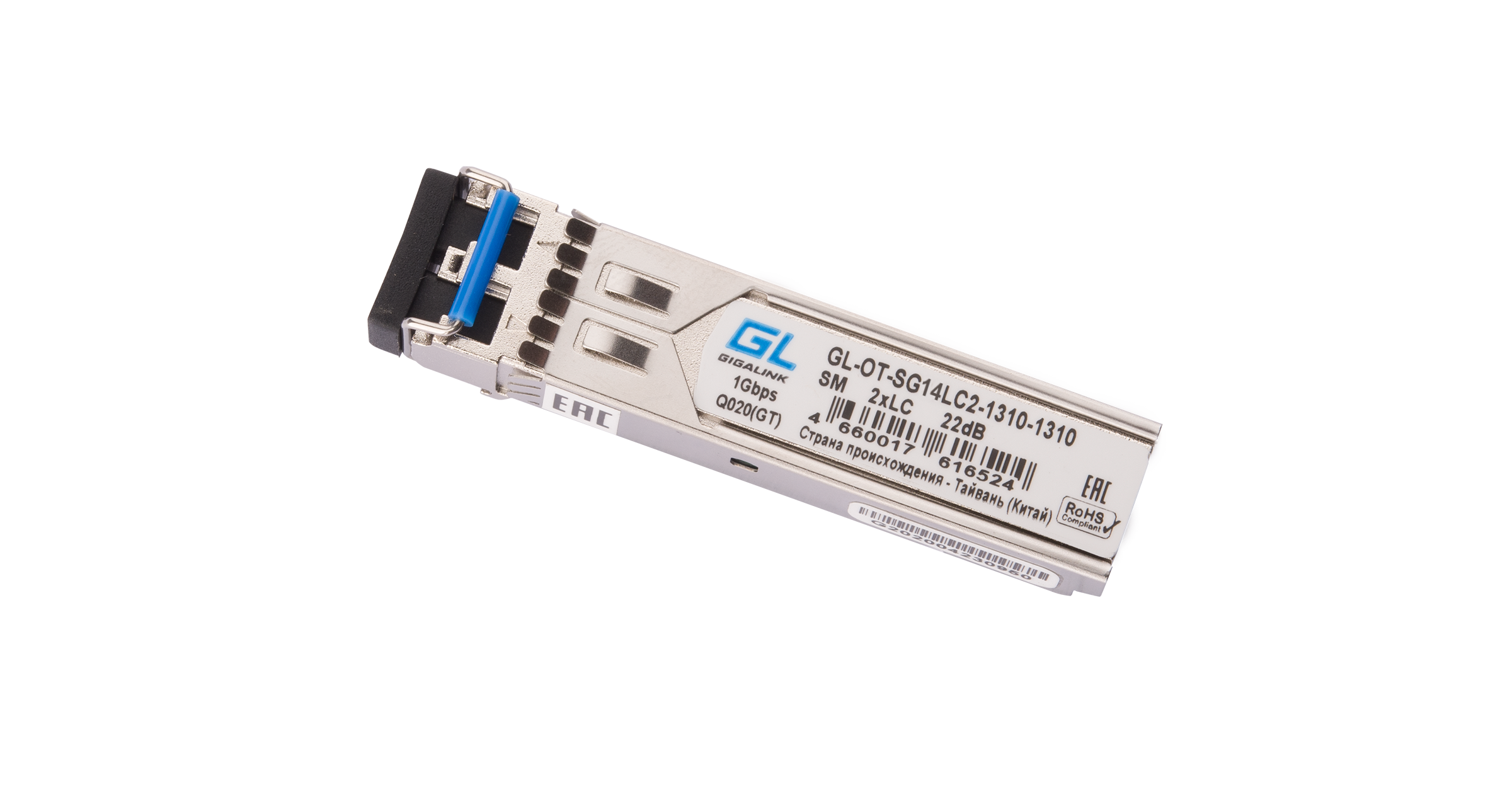

Двухволоконный SFP-модуль (Duplex)

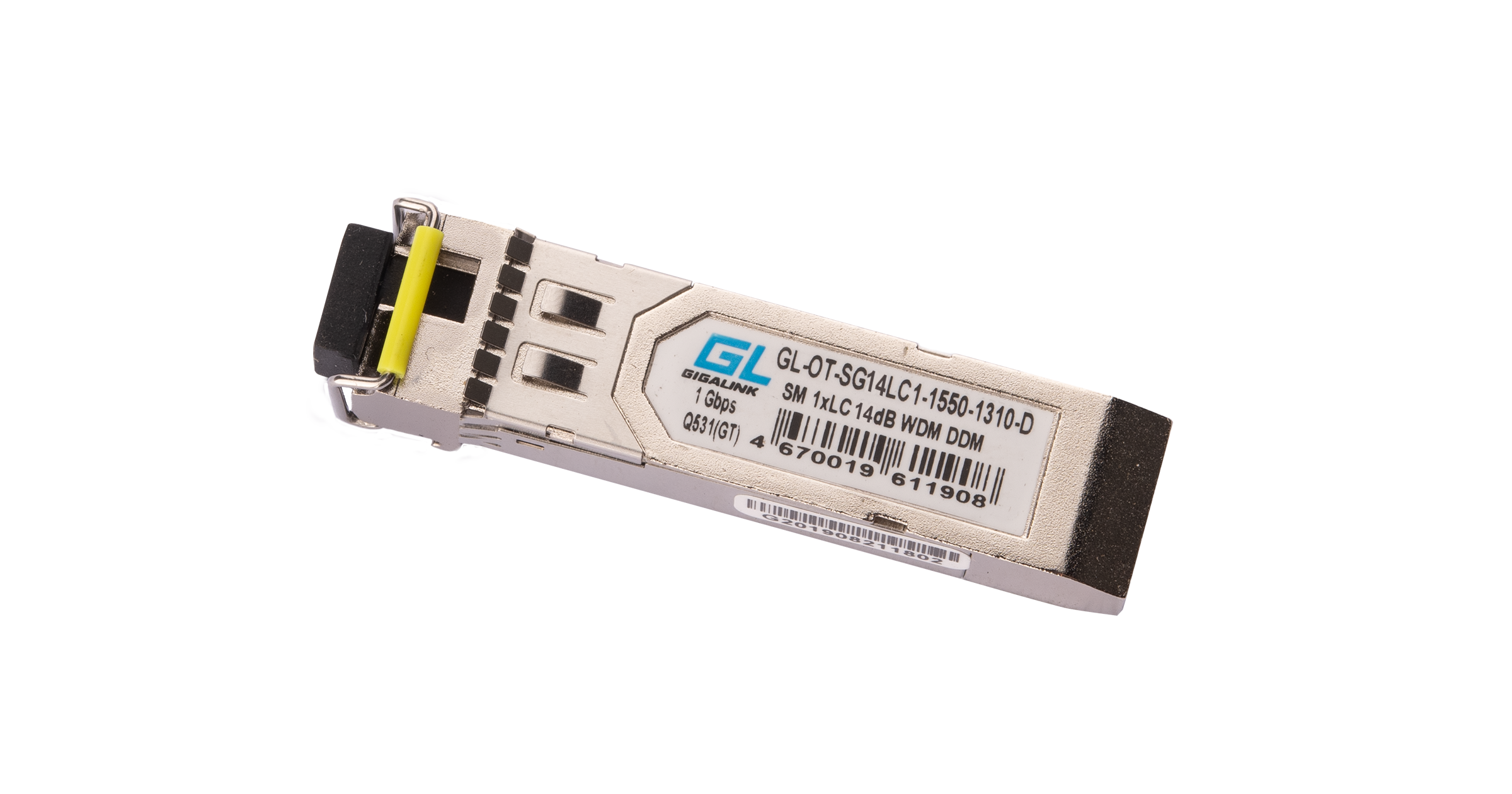

Одноволоконный SFP-модуль (WDM)

Существует два типа трансиверов: одномодовые и многомодовые. Они отличаются длиной волны: 1270, 1310, 1330, 1490, 1550 нм — для одномодовых волокон, 850 нм или 1310 нм — для многомодовых. Одномодовые сети более критичны к качеству волокон, соединений и оборудования, но позволяют организовывать передачу данных на расстояния до 120 км. В свою очередь многомодовые сети уступают одномодовым, и их длина линии ограничена 2 км. Модули поддерживают функцию DDM, что позволяет осуществлять контроль состояния модулей (температуры и мощности приемника) через интерфейс оборудования.

Коммутаторы

А теперь об основных структурных элементах любой сети — коммутаторах. Они соединяют друг с другом множество устройств (в том числе компьютеры, точки беспроводного доступа, принтеры и серверы) в одной сети здания или комплекса зданий. Благодаря коммутатору подключенные устройства могут обмениваться информацией и оставаться на связи друг с другом.

Управляемые коммутаторы обеспечивают более высокий уровень безопасности, поддерживают больше функций и возможностей. Вы можете настроить их в точности с потребностями вашей сети. Такие коммутаторы позволяют лучше контролировать и защищать сеть, а также улучшать качество обслуживания ее пользователей.

Уровень доступа — группа коммутаторов, основной задачей которых является подключение пользователей к сети. Представлены моделями с 8, 24, 48 основными медными портами 10/100 Мбит/с и 100/1000 Мбит/с для подключения пользователей и 2, 4, 6, 8 UpLink SFP/SFP+ портами 1/10 Гбит/с в для объединения с коммутаторами агрегации. Коммутаторы L2+ с SFP+ Uplink портами поддерживают технологию виртуального стекирования до 16 единиц и имеют более расширенный функционал, вплоть до поддержки динамической маршрутизации. Модельный ряд делится на два типа: с поддержкой PoE и без таковой. Бюджет PoE варьируется следующим образом: 8 портов — 120-150Вт, 16 портов — 250Вт, 24 порта — 400Вт, 48 портов — 370-740Вт.

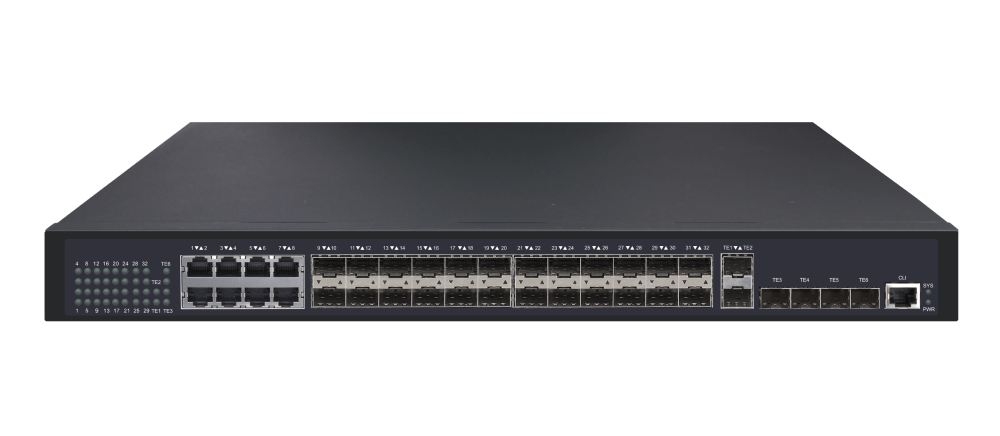

L3 коммутатор агрегации GL-SW-G301-38F

Коммутаторы, которые служат для объединения других коммутаторов в единую сеть, называют коммутаторы уровня агрегации (или коммутаторы уровня распределения). Они представлены моделями с 12, 24 основными SFP/SFP+ портами 1/10 Гбит/с для подключения коммутаторов уровня доступа и объединения с ядром сети. Имеют большую пропускную способность относительно коммутаторов уровня доступа. Коммутаторы L3 так же, как и L2+, поддерживают функцию виртуального стекирования, но уже обладают полноценным функционалом, который соответствует уровню управления L3.

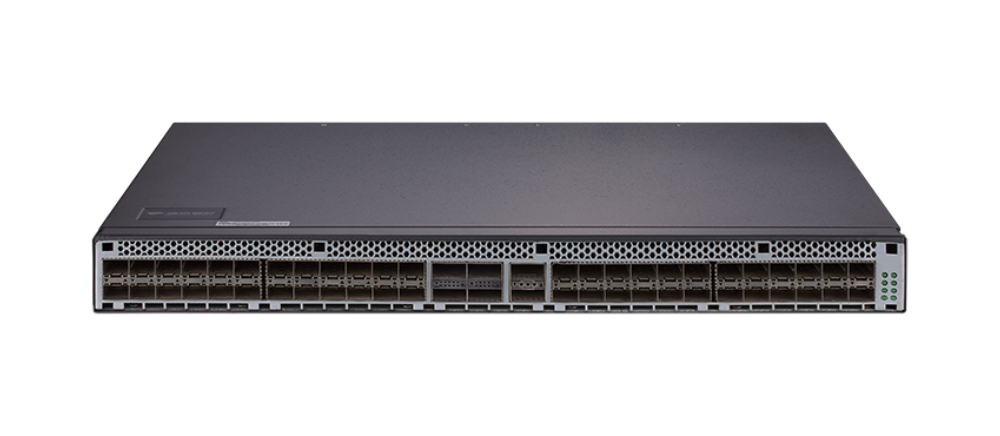

L3 коммутатор ядра GL-SW-X304-54SQ

Если же говорить про уровень ядра сети, то для него существуют свои мощные коммутаторы, основная задача которых максимально быстро передавать трафик. Функции управления при этом довольно часто делегируется на уровень агрегации. Имеются модели с 24, 48 основными SFP+ портами 10 Гбит/с и 4, 6 UpLink QSFP28 портами 40/100 Гбит/с для подключения коммутаторов уровня агрегации. Идеально подходят для уровня ядра сети благодаря своей высокой пропускной способности. Порты QSFP28 предназначены для приложений 100G — они обеспечивают высокоскоростные дифференциальные сигналы со скоростью передачи данных от 25 Гбит/с до потенциально 40Gбит/с и, наконец, соответствует требованиям Ethernet 100Gбит/с (4×25 Гбит/с) и 100Gбит/с 4X InfiniBand с повышенной скоростью передачи данных (EDR).

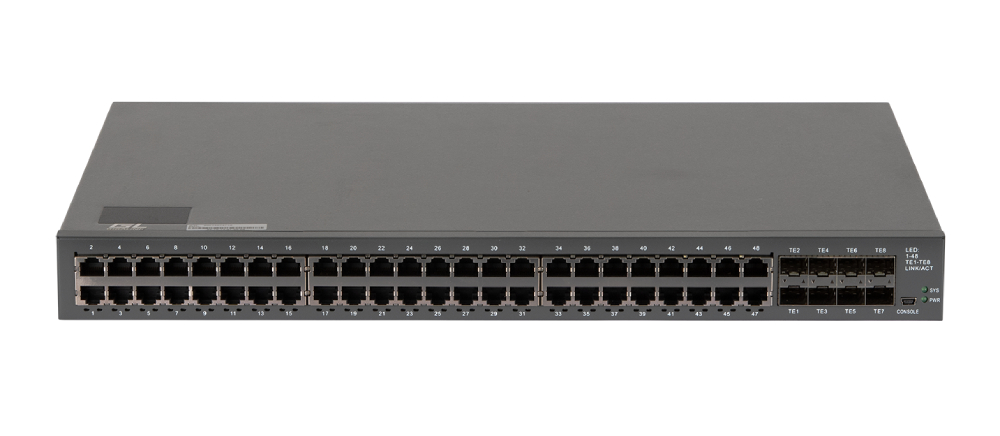

L2/L2+ коммутатор доступа GL-SW-G204-56TC

Традиционно считается, что для уровня доступа лучше подходят коммутаторы L2 (в первую очередь из-за более низкой цены), а для уровня агрегации лучше выбирать L3 ради повышенной функциональности.

Подводя итог, с уверенностью можно сказать, что GIGALINK имеtт в своем арсенале все составляющие для организации серверной комнаты и/или ЦОДа на оптических компонентах и готовы обеспечить вас качественным и современным оборудованием.
